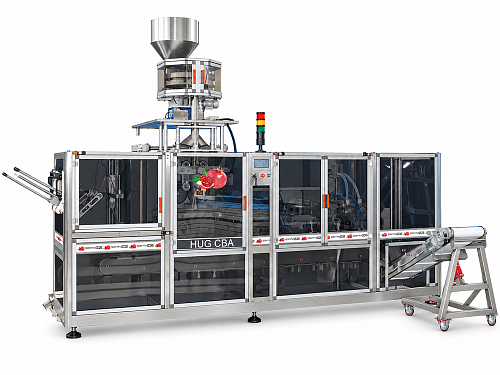

HUG CBA

HUG CBA была спроектированна для создания картонного кейса с подогнутыми верхними краями зафиксированными клеем и металлическими заклепками вoкруг упаковки с плоским дном. Для реализации данной аппликации машина состоит из 4ех основных станций соединенных вместе электроникой интегрированной в машине. 1 станция состоит не посредственно из вертикальной упаковочной  машины Ecospeedy оснащенной асинхронной моторизацией предназначенной для создания упаковок с плоским дном наполненных продуктом. Вторая станция состоит из устройства подачи и формирования картонного кейса установленного поверх карусельного транспортера приводящегося в действие мотором Brushless, который перемещает готовые упаковки к группе пневматического подгиба верхних краев картонки, которые являются 3 станцией. И наконец четвертая – финальная станция, наносящая металлические заклепки фиксирующие упаковку внутри кейса и управляется шаговыми моторами.

ОПИСАНИЕ МЕХАНИЧЕСКОГО ЦИКЛА МАШИНЫ  HUG CBA
1. На 1 этапе, устройство укладки  подает картонку на группу формирования. После чего формирователь, механически синхронизированный с укладчиком, (что позволяет исключить какие-либо механические сбои) позиционирует картонку в первый стакан транспортера. После формирования дна картонки оба верхних края остаются открытыми для дальнейший подачи в нее уже сформированной упаковки;
2. Транспортер продвигает упаковку к клейющей станции нанося клей на внутреннюю часть только что сформированной картонки в форме U (опционально);
3. Транспортер продвигается вперед к 3 станции под формирователь упаковочной машины через который подается и укладывается готовый мешок с плоским дном через пока что открытую верхнюю часть картонного кейса;
4. На 4 этапе внутринние края картонки с уже установленной упаковкой внутри проклеиваются с двух краев). (обязательная операция)
5. На 5 этапе внутринние края картонки выравниваются и фиксируются зажимами  пневматических целиндров;
6. На 6 этапе, осуществляется первый этап подгиба картонки пневматическим устройством;
7. На 7 этапе происходит нанесение клея на подгибающиеся верхние края картонки;
8. На 8 этапе подгиб картонки завершается благодаря пневматическому цилиндру ;
9. На 9 станции наносятся металлические заклепки (опционально);
10.На 10 станции обернутая на 360 градусов готовая упаковка выталкивается пневматическим толкателем;
