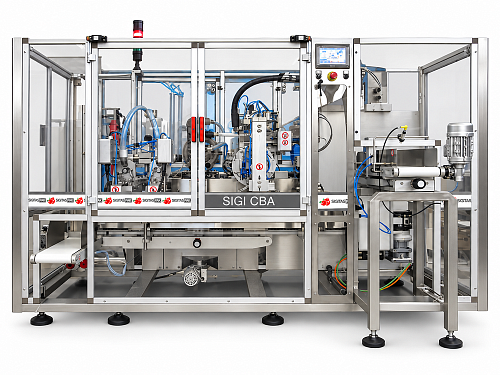

SIGI-CBA — автоматизированный комплекс для нанесения картонной обечайки (накладки) на готовые пакеты, включая flat bottom и stabilo bag. Решение повышает презентабельность упаковки, улучшает восприятие бренда на полке и обеспечивает стабильное позиционирование картонки без ручных операций.
Комплекс встраивается в существующую упаковочную линию: пакеты формируются автоматом клиента и подаются на аппликатор по конвейеру (соединительный транспортёр — опционально). Далее выполняются: нанесение hot-melt клея, аппликация картонки, прессование и (при необходимости) установка металлических люверсов (заклёпок).
Принцип работы по станциям
- 1) Подача пакета: подача готовых пакетов с упаковочного автомата клиента через ленточный транспортёр (опция).
- 2) Клей + аппликация: нанесение горячего клея hot-melt (например, NORDSON) с регулировкой по высоте, затем точная подача и позиционирование картонки ротативным аппликатором.
- 3) Прессование: узел прессации обеспечивает плотное и ровное прилегание обечайки к пакету.
- 4) Люверсы и отвод: опциональная установка люверсов (заклёпок) и вывод на отводящий транспортёр.
Тип нанесения и преимущества
- Фиксация: hot-melt + опционально люверсы (заклёпки).
- Качество: повторяемое позиционирование картонки и аккуратный внешний вид партии.
- Производительность: до 40 bpm (зависит от продукта, материала и формата).
- Интеграция: удобное встраивание в линию клиента и настройка под формат.
Где применяется
Аппликатор SIGI-CBA подходит для фасованной продукции в пакетах с плоским дном: замороженные полуфабрикаты (например, пельмени), крупы и бобовые, паста, снеки и другие продукты, где важны брендирование, «премиальный» вид и стабильность нанесения картонной обечайки.
Совместимость и требования
- Тип пакета: flat bottom bag, stabilo bag.
- Материалы: ламинаты, полипропилен.
- Размеры пакета: ширина 50–180 мм, длина 180–400 мм (до 600 мм по запросу).
- Картонная обечайка: ширина 60–170 мм (до 200 мм по запросу), непористый материал.
- Пневматика: 6 bar, расход ~ 250 л/мин.
Ключевые технические характеристики (для подбора)
Скорость: до 40 bpm
Пакет (ширина): 50–180 мм
Пакет (длина): 180–400 мм (до 600 мм по запросу)
Картонка (ширина): 60–170 мм (до 200 мм по запросу)
Управление: Siemens PLC, HMI touchscreen 7"
Питание: 220/380/400V, 50Hz
Сжатый воздух: 6 bar, ~250 л/мин
Материал конструкции: нерж. сталь AISI 304
Опции
- Узел установки люверсов (заклёпок)
- Соединительный транспортёр для подачи из линии клиента
- Адаптация под продукт и формат упаковки — по запросу
Пример проекта (специальная версия по запросу)
Для продукта «пельмени замороженные (не хрупкие)» и пакета 850 г (пакет с плоским дном и проваренными гранями) возможна конфигурация со способом нанесения hot-melt + металлические люверсы. Целевая скорость — 20–30 уп/мин; точная производительность определяется по результатам испытаний на ваших материалах.
FAQ
Подходит ли SIGI-CBA для пакетов с плоским дном?
Да, комплекс рассчитан на пакеты flat bottom и stabilo bag, включая подачу и нанесение в вертикальном положении.
Какая реальная производительность на моей упаковке?
Зависит от материала, формата пакета и картонки, требований к внешнему виду и способа фиксации. Скорость подтверждается испытаниями на вашем продукте.
Можно ли использовать только hot-melt без люверсов?
Да. Hot-melt обеспечивает фиксацию и позиционирование. Люверсы (заклёпки) добавляются при необходимости усиления крепления и/или для «премиального» эффекта.
Можно ли интегрировать SIGI-CBA в существующую линию?
Да, предусмотрена подача по конвейеру и опциональный соединительный транспортёр, а параметры можно настроить под ваш формат.
Запросить расчёт и тест на вашем продукте
Чтобы подтвердить производительность и качество посадки обечайки, рекомендуем испытания на ваших пакетах и картонке. По результатам теста подбираются настройки клея, прессования и узла люверсов (заклёпок).
